低压开关柜

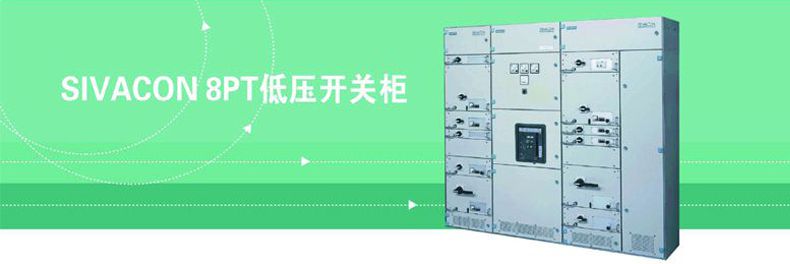

SIVACON 8PT低压开关柜

日期:2020-05-23
我要分享


产品概述

    SIVACON低压开关柜在应用通信技术、提高电力系统电能质量、特别是谐波治理及节能等方面均有巨大的作用,性能价格比在同类产品中占有很大优势。适用于电力工程、化学、石油、交通、建筑、市政工程及重工业的供用电系统中,作为动力中心(6300A)、主配电设备、分配电设备及马达控制中心。

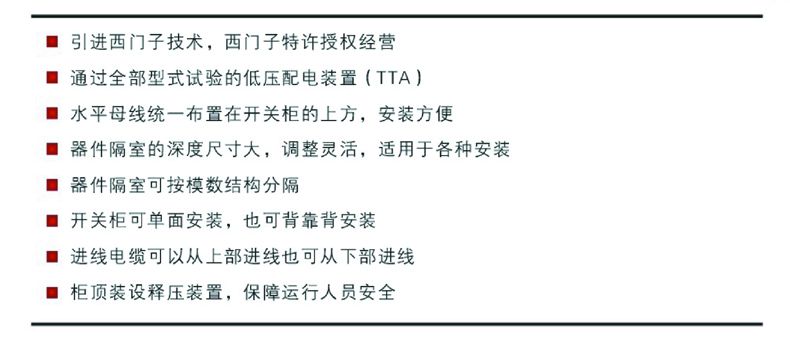

产品特点
■通过全部型式试验的低压配电装置(TTA)
■水平母线统一布置在开关柜的上方,安装方便
■器件隔室的深度尺寸大,调整灵活,适用于各种安装
■器件隔室可按模数结构分隔
■开关柜可单面安装,也可背靠背安装
■进线电缆可以从上部进线也可从下部进线
■柜顶装设释压装置,保障运行人员安全

产品优势
■ 世界技术领先产品,比国内同类产品具15年的技术领先优势
■ 选材优良(优质钢板或优质敷铝锌板),结构强度高,稳定性好,对环境具广泛的适应性
■ 产品安全性能高,通过了内部故障燃弧试验和抗震试验
■ 外壳和内部防护设施齐备,防护等级高,具极高的安全性
■ 柜顶释压装置设计合理,具防电弧能力和确保人身安全
■ 相同外形尺寸下功能单元内部空间和出线通道更宽敞,方便用户安装与维护,门的开启角度可达180°,有利于万一发生事故时人员迅速撤离
■ 主母线设置合理,安装牢固可靠,动热稳定性高,方便设备布置,安装与维护
■抽屉装容量最高,电流可达630A,推进、联锁机构设计合理、可靠,易于操作、维护、检修,互换性强
■高绝缘性能,工作电压可达690V,绝缘电压1000V,冲击耐受电压8kV
■世界最高的水平母线载流量(可至7400A)和额定短时耐受电流(峰值可至375kA),产品可以覆盖低压任何一级配电系统
■柜内主电路元件主要为西门子公司生产,具先进的性能和可靠的质量,尤其是断路器均为进口或合资产品,其质量均高于同类国内厂的产品
■具最好的接地保护连续性,确保人身及设备安全
■具最完整的主电路方案和经型式试验全面验证的技术参数,用户可根据自己的需要选择适合自己的接线方案
■ 设计水平高:西门子公司开发的专用设计软件,技术不断的改进、更新,并与西门子公司保持同步。
■ 加工精度和工艺水平高:完全按西门子公司的图纸、工艺流程进行生产,产品质量保持与西门子公司一致
■ 先进的通讯技术——PROFIBUS总线技术,通过总线将主站、开关柜内智能化开关和现场设备连接起来,以数字传输方式实现遥控、遥调、遥测、遥信。柜体具横向联接隔室(SIVACON柜型专有),将通信电缆外的干扰信号基本屏蔽,杜绝了通讯元件因信号干扰而出现的误操作。
